邏輯IC載板

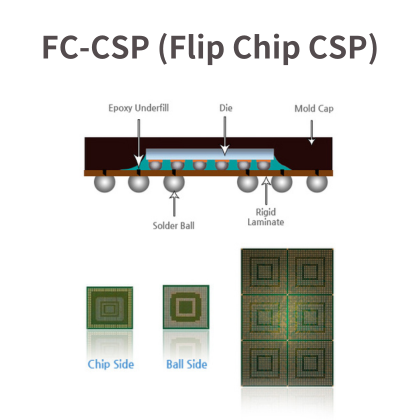

產品名稱:FCCSP (覆晶封裝基板)
重要用途:可依要求同時擁有Bond Finger及Bump Pad或只有Bump Pad的基板設計,IC封裝可兼具打線及覆晶封裝方式。此類產品可應用於對於封裝體積小且電性需求高之產品,如行動裝置、網通設備、智慧型手機、消費性電子產品、數位視訊廣播等。
產品名稱:Flip Chip (覆晶基板)
重要用途:特色是正面沒有Bond Finger而是Bump Pad,封裝時晶片連接點長凸塊,然後將晶片翻轉(Flip)過來使凸塊與基板直接連結。普遍應用在微處理器封裝,而且也成為高速繪圖卡(GPU)、特種應用晶片(ASIC)和電腦晶片組(CPU)…等封裝基板的首選。
產品名稱:LGA (平面閘格陣列載板)
重要用途:一般用於無線電及手機頻率發射,是無線通訊領域最重要之元素,例如功率放大器模組、無線電收發器、藍芽功能等產品。此外,手持裝置上搭載使用之多晶片堆疊嵌入式記憶體模組。

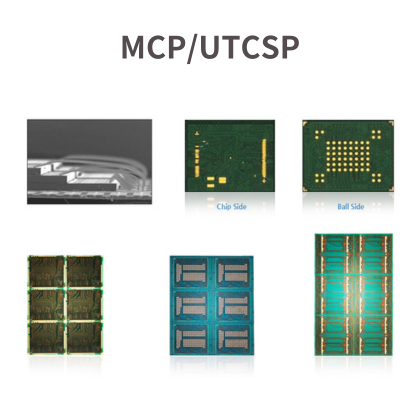

產品名稱:FBGA/MCP (細間距球型閘格陣列/多晶片堆疊載板)
重要用途:無線通訊、行動裝置或消費性電子產品上IC使用之基板。

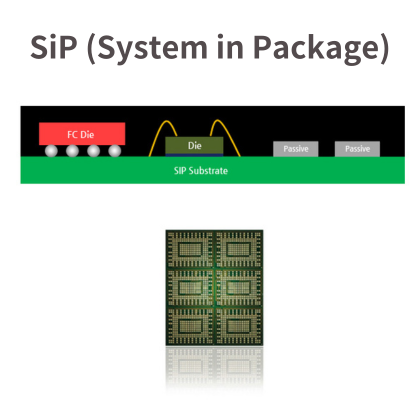

產品名稱:SiP (系統級封裝載板)
重要用途:提供異質晶片封裝整合、電源管理模組、微機電裝置、生物感測、WiFi/藍芽模組..等半系統級的封裝技術,以提供輕薄短小的產品需求。
重要用途:可依要求同時擁有Bond Finger及Bump Pad或只有Bump Pad的基板設計,IC封裝可兼具打線及覆晶封裝方式。此類產品可應用於對於封裝體積小且電性需求高之產品,如行動裝置、網通設備、智慧型手機、消費性電子產品、數位視訊廣播等。
產品名稱:Flip Chip (覆晶基板)
重要用途:特色是正面沒有Bond Finger而是Bump Pad,封裝時晶片連接點長凸塊,然後將晶片翻轉(Flip)過來使凸塊與基板直接連結。普遍應用在微處理器封裝,而且也成為高速繪圖卡(GPU)、特種應用晶片(ASIC)和電腦晶片組(CPU)…等封裝基板的首選。
產品名稱:LGA (平面閘格陣列載板)
重要用途:一般用於無線電及手機頻率發射,是無線通訊領域最重要之元素,例如功率放大器模組、無線電收發器、藍芽功能等產品。此外,手持裝置上搭載使用之多晶片堆疊嵌入式記憶體模組。
產品名稱:FBGA/MCP (細間距球型閘格陣列/多晶片堆疊載板)
重要用途:無線通訊、行動裝置或消費性電子產品上IC使用之基板。
產品名稱:SiP (系統級封裝載板)
重要用途:提供異質晶片封裝整合、電源管理模組、微機電裝置、生物感測、WiFi/藍芽模組..等半系統級的封裝技術,以提供輕薄短小的產品需求。
原廠:SIMMTECH
原廠國別:韓國
代理區域:台灣&大陸
應用產業:半導體
